配电网电能质量在线监测终端是结合综合能源服务及泛在物联网的市场需求，依据国家标准《GB/T 31960.7—2015电力能效监测系统技术规范 第7部分 监测终端技术条件》、《GB/T 19862-2015 电能质量检测设备通用要求》而专门开发的数据采集终端，用以监测电网、企业电能利用现状、效率及电能质量指标，为电力需求侧管理与节能减排工作提供技术支撑，为电能质量管理及控制提供技术支撑。

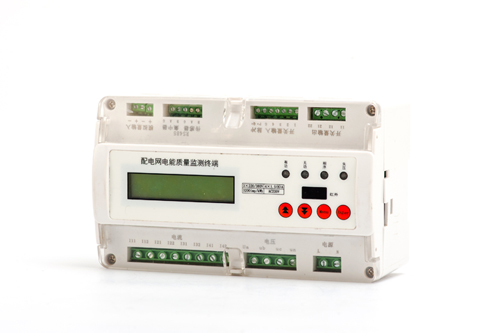

配电网电能质量在线监测终端集多功能电能表、电能质量监测终端、电压检测仪等功能于一身，采用LCD显示，可进行时钟、通讯等参数设置，并具有电能脉冲输出功能；可用RS485、载波、Zigbee无线等通讯接口实现与上位机数据交换。
EECM300体积小、精度高、采用导轨式安装。
1）一般量监测
有功电量、无功电量、供用电电流、中性线电流、电压、电压电流不平衡度、有功功率、无功功率、功率因数、频率等；
2）电能质量监测
包括电压偏差、频率偏差、谐波、闪变、不平衡度、电压暂降、电压暂升、电压短时中断。
3）其它监测指标
直流模拟量采集、状态量信息；
4）控制功能
根据阈值设定提供控制信号；
5）命令交互
接受监控中心设置、取记录命令信息。
表1准确度等级及误差极限
|
测量量 |
电压 |
电流 |
有功功率 |
无功功率、功率因数 |
直流模拟量 |
|
准确度等级 |
0.5 |
0.5 |
1 |
2 |
1 |
|
误差极限 |
±0.5% |
±0.5％ |
±1％ |
±2％ |
±1％ |
|
名称 |
参数 |
|
供电电压 |
交流单相220V供电，允许偏差-30％～+30％； 频率：50Hz，允许偏差-6％～+2％。 |
|
通信接口 |
1）1路RS485； 2）1路红外通讯； 3）1路电力载波（波特率2400）； 4）1路2.4G无线通讯模块（Zigbee）; 5) 1路以太网接口。 |
|
输入/输出接口 |
1）可接入三相及单相交流电压模拟量，如三相三线57.7V /100V、三相四线220V/380V； 2）可接入三相及单相交流电流模拟量，CT接入的电流范围：3×1.5(6)A； 3）4路数字量输入； 4）2路直流模拟量输入； 5）2路开关量输出（AC250V/5A）。 |
|
支持规约 |
MODBUS-RTU协议； |
1）外形尺寸

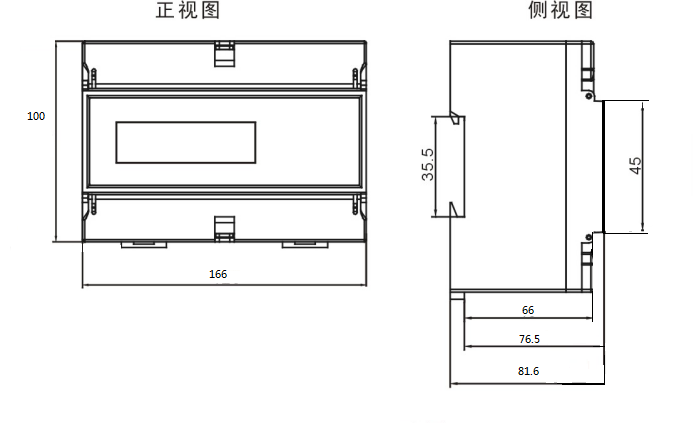

图1：外形尺寸图
2）安装

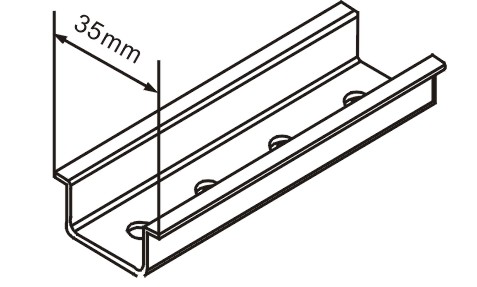

采用35mm标准导轨安装方式，如下图2。
|
|
|

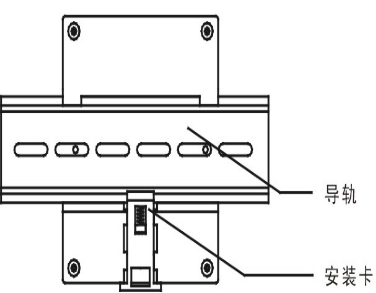

图2：安装示意
3）电流电压信号接线

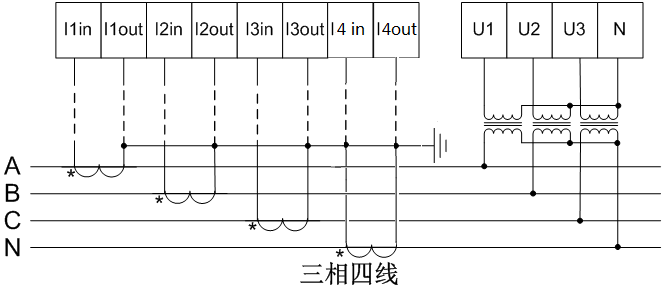

图3：电压电流信号接线
